中鐵六局建筑地下結構自防水施工技術二

無機納米抗裂防滲劑：

無機納米抗裂防滲含有專有的鋁鈣抑制劑，可選擇性的抑制C3A早期的快速水化，可大幅度降低水泥早期水化熱，降低早期最大水化熱峰值，緩解了混凝土結構內外溫度差，使混凝土內外溫度幾乎一致。避免或減少了溫度裂縫和干縮裂縫。同時能使C2S 和C3S充分水化。

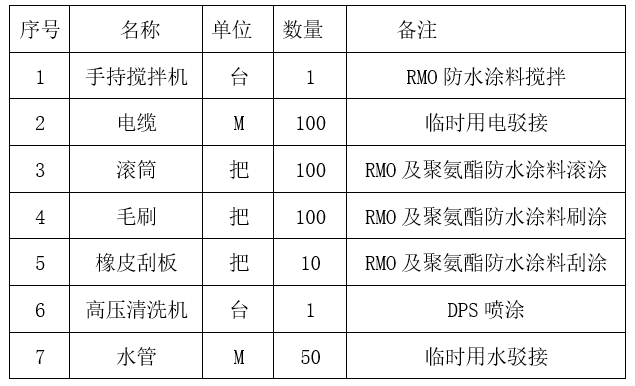

主要機械設備準備及工具：

防水工程施工工藝

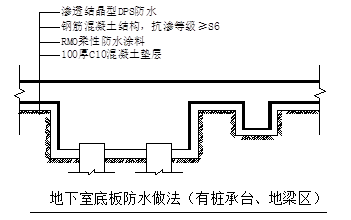

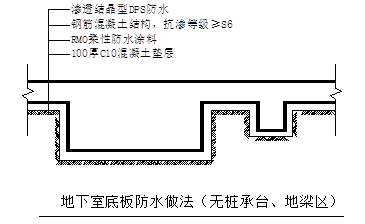

地下室底板防水施工工藝：

地下室底板防水施工工藝流程：

墊層壓光（土建）→RMO防水施工→保養交接 →地下室底板內摻無機納米抗裂防滲劑混凝土澆搗→滲透結晶型DPS噴涂施工

地下室底板防水施工要點：

防水部位混凝土墊層需壓光，承臺側、地梁側及底面需砂漿找平壓光。

RMO防水施工工藝：在基面無明水的情況下（即相對濕度在10%—90%，如有明水，必須先吸干明水再進行施工）用 RMO：水：水泥=1：0.2：0.2~0.3 的RMO混合物刮涂兩遍（第二遍必須待第一遍表面干燥后才能施工，成型厚度為0.8—1.2mm ）。

RMO防水施工完成后需進行自然養護，8小時后進行下道工序施工。

底板內摻無機納米抗裂防滲劑混凝土澆筑，混合配比為4KG/m3，在混凝土出廠前完成外加，施工單位派專人駐站檢查配比情況，澆搗初凝至終凝時間段（能上人且不傷結構），即進行DPS（配比0.3KG/m² ）噴涂，涂層厚度：1.0mm，2小時內不上人且不得淋水。

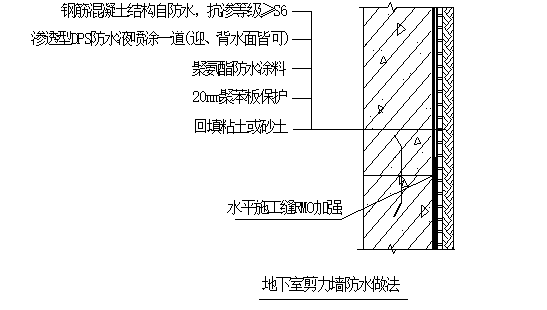

地下室剪力墻防水施工工藝：

地下室剪力墻防水施工工藝流程：

剪力墻模板拆除→剪力墻水平施工縫打磨或修補平整（土建完成）→對拉螺桿切平于砼面（土建完成）→對拉螺桿防銹漆處理→對拉螺桿RMO防水涂料封堵→剪力墻水平施工縫RMO防水施工→ DPS永凝液涂→聚氨酯防水涂料施工→聚苯板保護→土方回填

地下室剪力墻防水施工要點：

內摻無機納米抗裂防滲劑混凝土（混合配比為4KG/m3，）剪力墻澆筑成型，。

將剪力墻對拉螺桿切平混凝土墻面，便于防銹漆及RMO防水防銹處理。

DPS（配比0.3KG/m²涂層厚度：1.0mm ）噴涂施工，首先用鏟刀、鋼絲刷、高壓槍將施工基面的浮渣、污跡、疏松處清理干凈；用清水沖洗所有施工基面，不能有松動物以及浮渣；在基面無明水的情況下（即相對濕度在10%—90%）用攪拌器將 DPS攪拌3~5分鐘出現泡沫為止，再用噴霧器或高壓清洗機噴涂。

DPS噴涂完畢，待干燥后進行聚氨酯防水涂料施工，涂刷兩遍，保持均勻。

EQ \o\ac( ○ ,5) 5 將剪力墻水平施工縫修補或打磨平整后，進行防水施工：用RMO：水：水泥=1：0.2 ：0.2~0.3的RMO混合物刮涂兩遍（第二遍必須待第一遍面干燥后才能施工，成型厚度為0.8 — 1.2mm），防水層完成面寬度約100mm~150㎜.

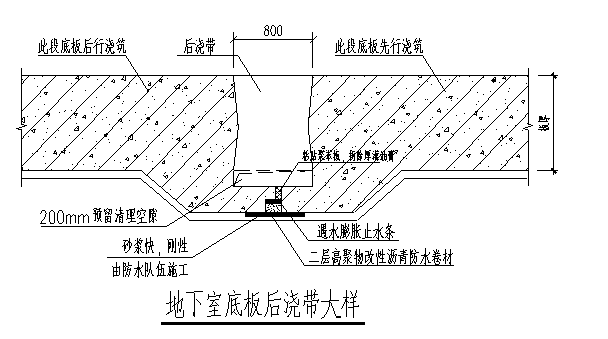

后澆帶防水施工：

后澆帶墊層硬化后，鋪貼兩層600寬雙面自粘聚合物改性瀝青防水卷材。

后澆帶一側鋼筋綁扎完成后，撕開卷材表面薄膜，粘于后澆一側卷材表面予以保護，等待抗裂防滲劑混凝土（混合配比為4KG/m3，）混凝土澆搗。

混凝土澆搗完畢后，模板拆除，于后澆帶正中縫內采用1:2砂漿打底，形狀為：H×W=100 ×50，表面壓光。

待后澆帶另一側鋼筋綁扎之前，選用50*20*5000遇水膨脹止水條利用水泥釘鋪貼于砂漿打底位置，撕開保護薄膜，等待另一側混凝土的澆注（期間不允許有明水粘于止水條上）。

另一側混凝土澆筑時，將聚苯板放置于止水條上，使兩側混凝土隔離成縫；終凝后將聚苯板拆除，油膏灌注其中，等待后澆帶后澆部分混凝土澆搗。

防水效果驗證

結構自防水效果（ 0.5Mpa下抗滲能力）驗證

         試驗結果基準試件滲透高度為： 143mm ，通過內摻無機納米抗裂防滲劑+外噴DPS的滲透高度： 56mm ，滲透高度降低高達60%，

進一步抗滲能力（ P23壓力下測試）驗證

試驗結果基準混凝土滲透深度為 48mm，內摻無機納米抗裂防滲劑+外噴永凝液DPS 后，滲透深度為： 9mm，滲透高度降低：81.2%。

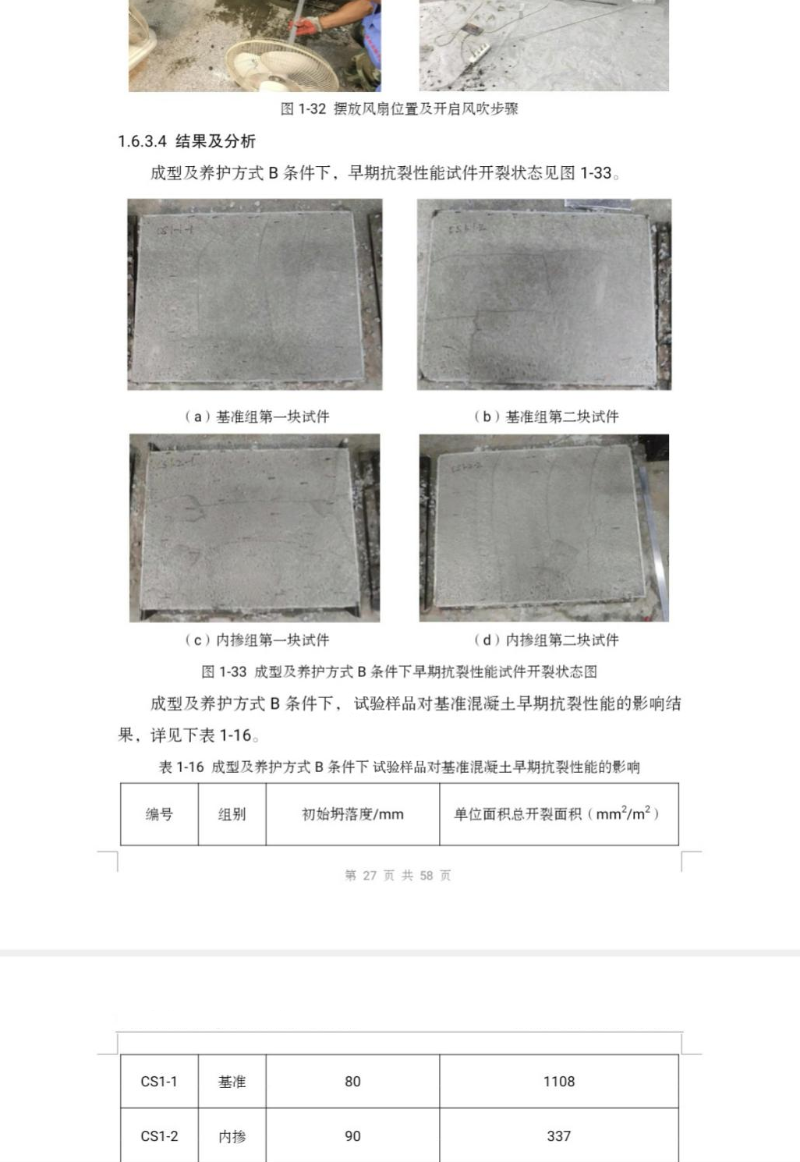

對裂縫的控制效果驗證

試驗結果基準試樣開裂1108，內摻科洛無機納米抗裂防滲劑的開裂337，減少：達69.5% 。

對抗碳化能力效果驗證

試驗結果基準試件碳化深度為：22.8mm，外噴永凝液DPS碳化深度： 16.4mm ，內摻無機納米抗裂防滲劑碳化深度：16mm，內摻+外噴試件碳化深度為： 15.2mm ，降低率高達： 33%。

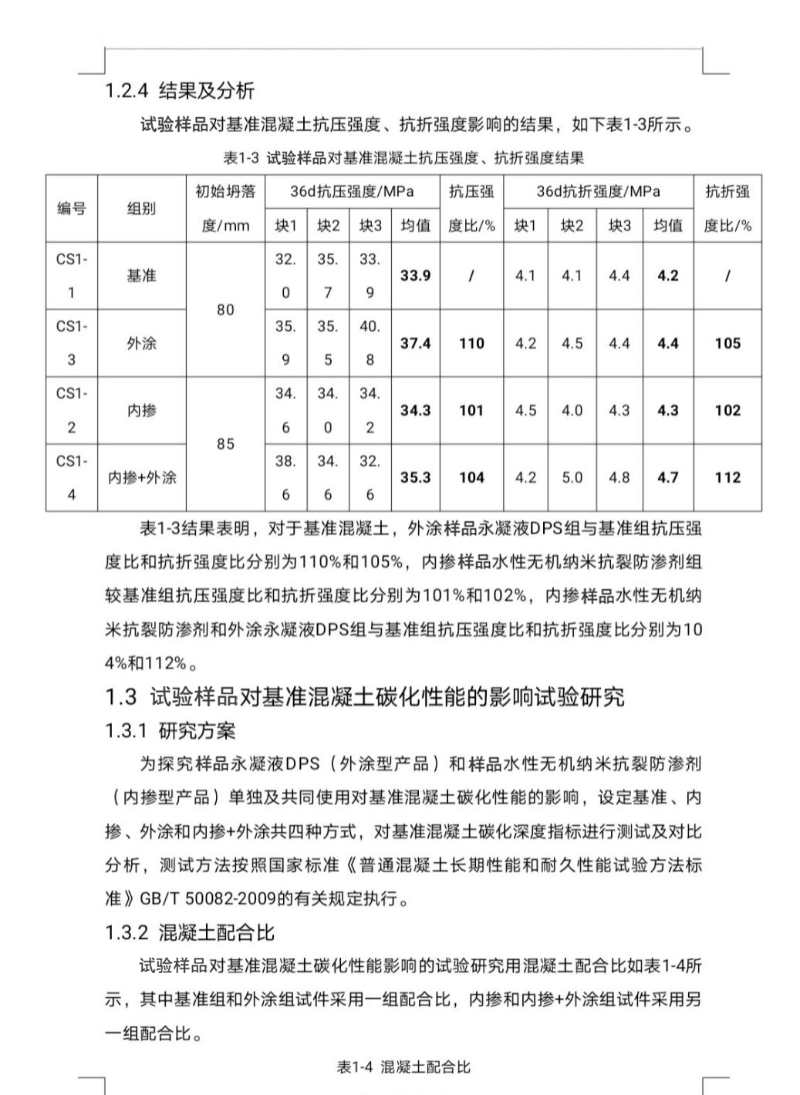

對抗壓抗折強度的影響效果驗證

試驗結果基準試件抗壓強度為33.9MPa，外噴DPS后為： 37.4MPa ，內摻無機納米抗裂防滲劑后：34.3MPa，內摻+外噴后： 38.2MPa ，提高： 4.3%。基準試件抗折強度為4.2MPa，外噴 DPS 后為： 4.4MPa ，內摻無機納米抗裂防滲劑后：4.3MPa，內摻 +外噴后： 4.7MPa ，提高 11%。

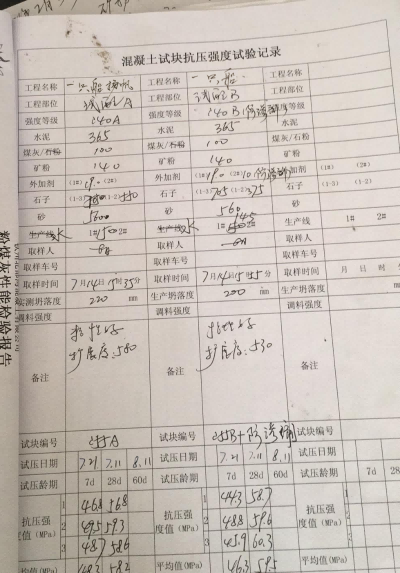

試塊7天、28天強度對比

通過試驗可以看到，添加抗裂防滲劑的混凝土試塊，7天抗壓強度變低，說明混凝土前期抑制水化熱反應、避免溫縮開裂的能力合格，后期28 天強度比普通試塊的抗壓強度有所提升。

成品保護：

已噴涂好的防水層，應及時采取保護措施，不得損壞，操作人員不得穿釘子鞋作業。

防水層施工時應注意保護成品，防止污染。

應注意的問題：

DPS施工

DPS使用時不可用水稀釋，用量不得超過 6㎡/kg；

不可用于玻璃、釉面磚、瓷磚或瓦的防水封閉。如果不小心涂上，應立即用水洗掉；

不能用于輕骨料制作的輕質混凝土，因為該種混凝土多孔，且含堿量不足；

不可用玻璃器具裝載，也不能與鋁質材料接觸，以防損壞或侵蝕；

噴涂表面溫度應高于零攝氏度。

RMO施工

基面必須平整并清理干凈；

嚴格按照檢測報告配合比配制；

必須分兩次刮涂保證厚度：

至少養護4小時后才能上人且穿膠底鞋，養護 8小時后才能進行下道工序施工。
