永凝液DPS除起到一般防水材料所具有的防水功能外，還能防潮、防塵，阻止細菌和霉在混凝土表面的產生；提高混凝土表層的耐用性，不改變和影響混凝土顏色、水泥表面處理漆色彩與結構。它的應用領域不僅僅限于防水工程范圍，對于混凝土路面、高速公路、鐵路橋墩、橋梁等都有較好的防水效果，壽命跟混泥土同步。

永凝液dps施工工藝

永凝液dps施工

水泥基滲透結晶防水材料使用前需按比例加入水均勻攪拌。

永凝液DPS（水性滲透無機防水劑）在使用前只需用力搖勻直至起泡裝入噴霧器中即可噴涂。

施工要求

水泥基滲透結晶防水材料的催化劑與活性化學物質一般在10℃以上可被激活，每平方米用量至少是1.5kg，才能達到0.8mm/㎡涂膜的厚度要求；施工現(xiàn)場不受限制，可以在無通風條件下的室內安全使用，具有天然的成品保護功能。

永凝液DPS（水性滲透無機防水劑）的催化劑與活性化學物質一般在5℃以上即可被激活發(fā)生反應，1kg可噴涂4㎡（兩道），由于能完全滲透到混凝土的孔隙中，故在混凝土表面不會形成有厚度的涂膜，一般噴涂過量時會在混凝土表面留下白色粉末結晶。

施工方式

水泥基滲透結晶型材料一般采用刮涂施工、涂刷施工或干撒施工方式。

（1）刮涂施工：在刮涂施工法中，調配好灰漿是保證防水質量的關鍵。一般要清水拌料，拌好的灰漿要在30min內用完。已發(fā)硬的灰漿不能再用。要嚴格掌握好水灰比，一般要求3~4份料加入1份水攪拌均勻才能進行施工。

（2）涂刷施工：要調配好灰漿，才能真正起到防水作用。一般要求2~3份料加入1份水攪拌均勻才能進行施工。

（3）干撒施工：一般在未澆筑混凝土拌合物前，以撒干粉形式按一定的用量把該產品撒在墊層上，撒干粉時間為澆筑混凝土30min之前。從實際施工情況來看，干撒的施工方法存在著不能整體防水的隱患。因為，當干撒完成后，在澆筑混凝土的時候，水泥基吸收到大量的水，激起其中的活性化學物質發(fā)生化學反應，在墊層上的水泥基有可能滲到強度低的墊層中，當然它也有可能滲透到混凝土結構層中。這就難以確保干撒的水泥基能夠均一性和同一性的吸附在混凝土結構層下側，這就導致防水層出現(xiàn)斷層現(xiàn)象，不能起到整體防水效果。

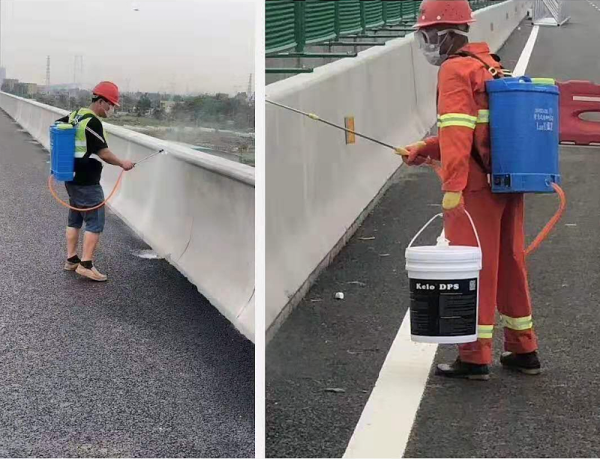

永凝液DPS（水性滲透無機防水劑）一般采用噴涂的施工方式。施工簡單，輔助材料少，速度快，人均施工面積可達1000㎡/天。

養(yǎng)護要求

水泥基滲透結晶防水材料涂刷后的養(yǎng)護十分重要，當水泥基滲透結晶防水材料涂層固化到不會被噴灑水損害時就可以開始了，必須精心養(yǎng)護1~2天，每天噴灑水3~5次，或用潮濕透氣的粗麻布、草席覆蓋三天。施工后48h內，要避免雨淋、霜凍、日光暴曬或4℃以下的長期低溫，在空氣流通不良或不具備通風條件的情況下（如封閉的礦井或隧道），要采用風扇或鼓風機械協(xié)助通風。一般而言，使用水泥基需養(yǎng)護7天后才能進行其他作業(yè)，對于容納高溫熱量或腐蝕性液體的設施（如污水池），要在養(yǎng)護2～3周后再投入使用。

永凝液DPS（水性滲透無機防水劑）正常的滲透時間為1-2h，終凝時間一般小于400min，所以噴完水基滲透結晶防水材料后30分鐘可允許輕度觸碰；3h后表面干燥時地面便可行走；噴涂24h后可以進行其他作業(yè)。

防水效果

水泥基滲透結晶防水材料與混凝土結構層發(fā)生化學反應的過程主要是通過水作為載體不斷激活水泥基中的活性化學物質滲透到結構層形成硅晶體密閉混凝土結構層的微細孔縫的。這就意味著，水泥基自身形成的涂層是起不到防水作用的，因為只有這一涂層存在孔隙，水才能通過這些孔隙來激活催化劑參加反應，而水泥基自身含有水泥，催化劑在有限的壽命期限內也可能已經跟水泥基自身反應形成凝膠膜，顯而易見，有效滲透到結構層的材料少之又少，同時由于水泥基自身的支撐體是由水泥和砂漿構成的，其強度與混凝土存在相當?shù)牟町悾适顾嗷繉优c結構層存在分層的危險，難以達到整體防水到效果。

永凝液DPS（水性滲透無機防水劑）由于是水性防水材料，具有親水性，噴涂即可滲透到混凝土中15-40mm，常規(guī)混凝土內部所含的堿量至少是表面區(qū)域的361倍，水基滲透結晶防水材料能夠滲入到混凝土內部并與堿在有水條件下發(fā)生化學反應生成硅凝膠，覆蓋毛細孔道。

這層硅凝膠經水化變成堅固、透氣、玻璃針狀結構的物質充滿混凝土表面下的所有毛細孔隙，其生成物成為混凝土永遠的一部分而不僅僅是表面的涂層，它的滲入能減少混凝土中的含堿量，減緩水泥中的堿和集料中的堿活性礦物成分發(fā)生化學反應，并在滲透過程中析出混凝土中的余量水物質和其他雜質，防止外來有害物質的侵入，延緩混凝土的碳化過程，減輕了混凝土的鹽堿破壞和腐蝕。只要有水存在的條件下，該過程就會不斷重復，直到混凝土完全被密封。

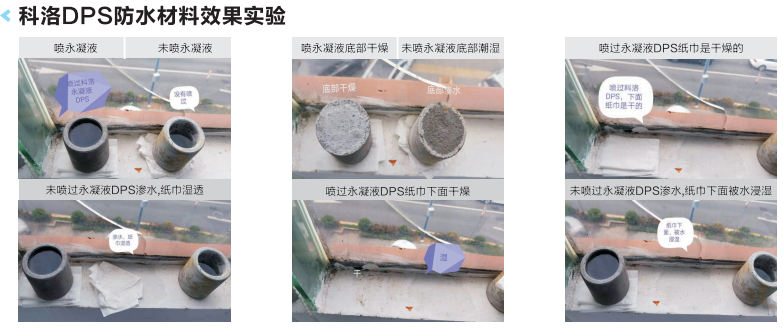

它既可以永久防水防潮、抗凍、抗?jié)B，又能緩解混凝土堿骨料反應，密封過的混凝土仍然能夠“呼吸”。但由于永凝液DPS不改變混凝土表面的分子結構，所以水滴在混凝土表面仍顯示濕潤現(xiàn)象，其防水效果不能直觀看到，需要借助水基滲透結晶防水材料前后抗?jié)B性對比，才能了解其防水效果。永凝液DPS有極好的滲透性，噴涂永凝液DPS后的混凝土試件的抗?jié)B能力可以從原來的S7提高到S11以上。永凝液DPS還能起到保護混凝土的作用，防止養(yǎng)護過程中出現(xiàn)裂縫。對于已固化后的混凝土裂縫，具有超強的愈合能力。另外，該防水層形成后不易受損，表面無需任何防護。所以說，永凝液DPS所起到的防水效果是整體性的防水效果。

永凝液dps

水泥基滲透結晶防水材料由于有涂層厚度在一定程度上減少外應力對混凝土結構層的破壞；符合環(huán)保標準，無毒、無公害。

永凝液DPS（水性滲透無機防水劑）除起到一般防水材料所具有的防水功能外，還能防潮、防塵，阻止細菌和霉在混凝土表面的產生；提高混凝土表層的耐用性，不改變和影響混凝土顏色、水泥表面處理漆色彩與結構。它的應用領域不僅僅限于防水工程范圍，對于混凝土路面、高速公路、鐵路橋墩、橋梁，噴涂過水基滲透結晶防水材料的，其抗污染能力顯著增強，極易清除冰雪，不粘結。可以解決北方地區(qū)冬季由于路面橋面積雪需噴灑大量鹽水而造成混凝土、鋼筋腐蝕破壞和惡化生態(tài)環(huán)境的問題。所以，對于水基滲透結晶防水材料所起到的作用來說，它不僅起到整體性防水的效果，而且兼具有多重功能，它是混凝土的優(yōu)良保護劑。
