劉加平教授講解現代混凝土收縮裂縫控制

自 20 世紀 80 年代以來，化學外加劑和礦物摻合料的普遍應用，標志著混凝土已進入到現代發展的新階段。現代混凝土具有水膠比低、孔隙致密、抗壓強度和流動性大等 突出優點，實驗室測試的各項耐久性指標較傳統混凝土也有很大提升，一經面世便很快得到工程界的廣泛重視和推廣應用，其中典型的代表就是預拌混凝土、自密實混凝土、高性能混凝土與超高性能混凝土。

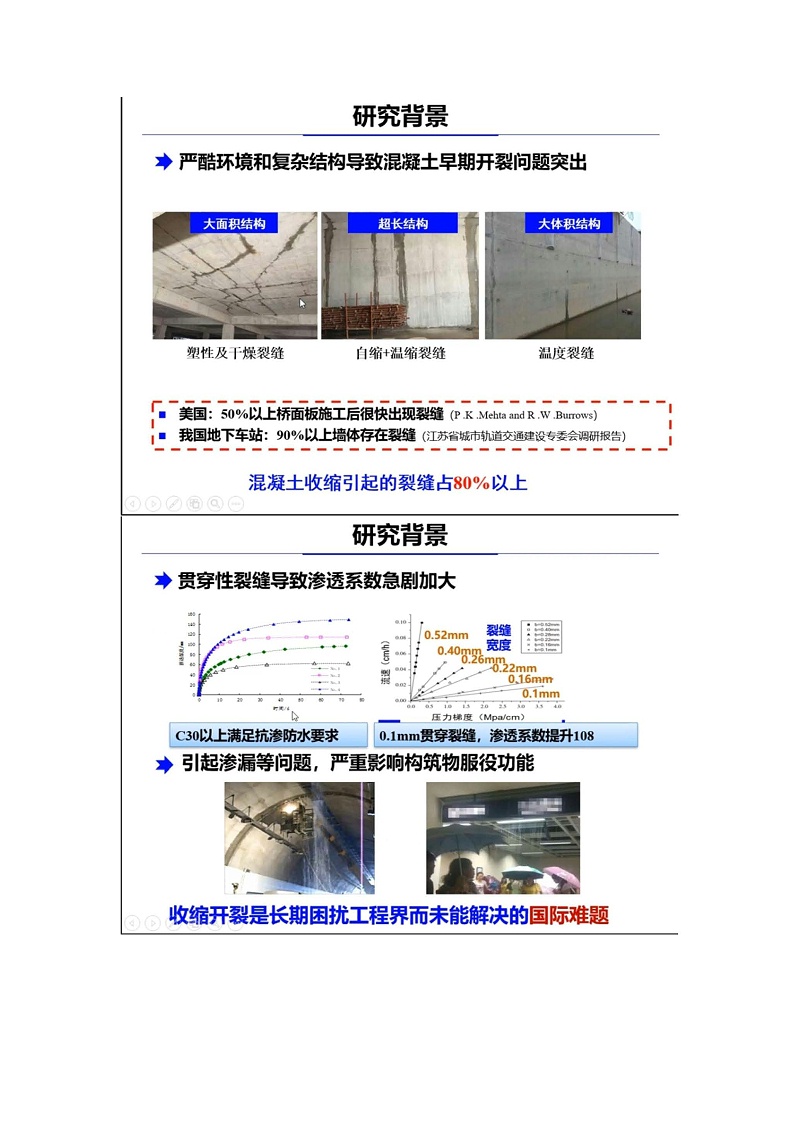

然而，在現代混凝土的應用實踐中，廣大工程技術人員深受早期開裂問題的困擾。20年前筆者在使用自密實混凝土澆筑工業廠房時，屋面混凝土在抹面之前即發現了大面積的開裂；在參與地鐵車站和地下室結構混凝土配合比設計時，使用了高效減水劑、礦物外摻料，還摻用了鈣礬石類的膨脹劑，側墻混凝土拆模之后不久就發現了多條裂縫。這種在施工期出現的裂縫通常寬度和深度都較大，甚至是貫穿性的，極易引起滲漏、鋼筋腐蝕等耐久性問題，危害到構筑物的服役功能和使用壽命。采用現代混凝土技術建造的新結構，出現比以往高得多的劣化速率，違背了我們當初發展現代混凝土技術的初衷，值得當代混凝土材料工程師和研究人員深刻反思。經歷了大規模基礎設施興建的發達國家，已經總結了大量的經驗教訓，每年投入巨資用于維修。我國依然處于基礎設施高速興建的階段，如果不能很好地解決這一問題，將會給子孫后代埋下巨大的隱患。

研究背景

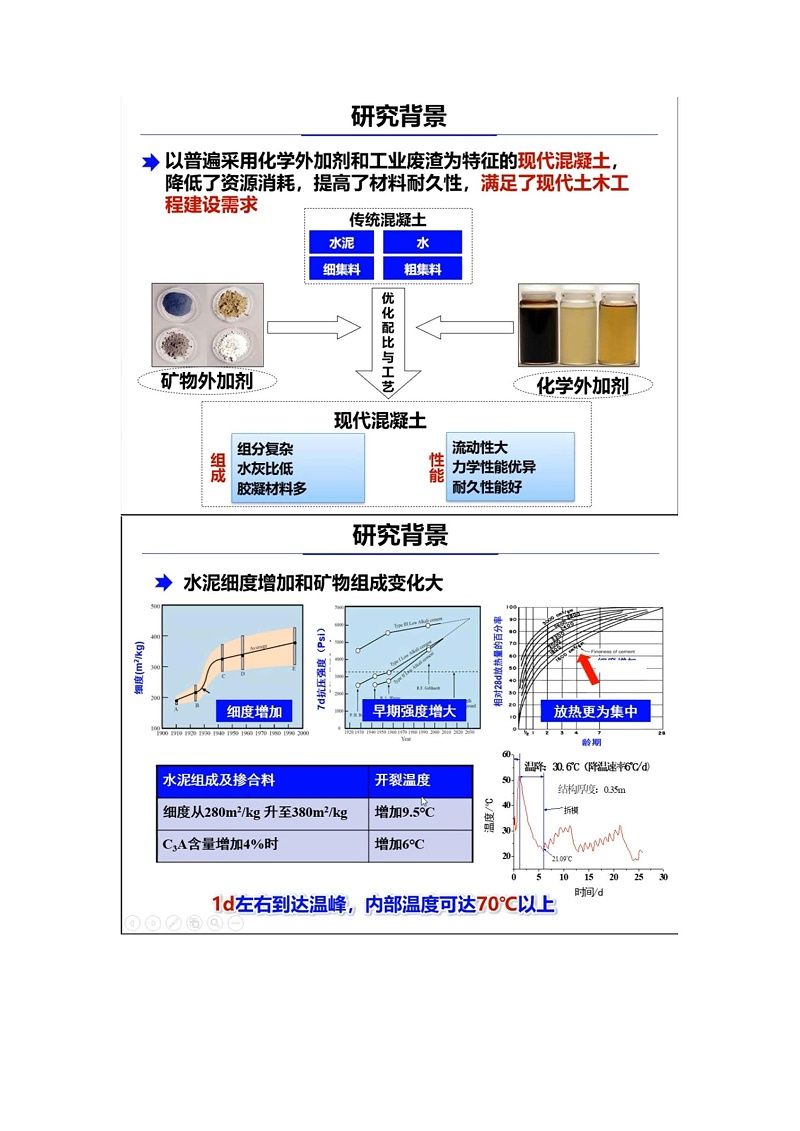

以普遍采用化學外加劑和工業廢渣為特征的現代混凝土，降低了資源消耗，提高了材料耐久性，滿足了現代土木工程建設需求

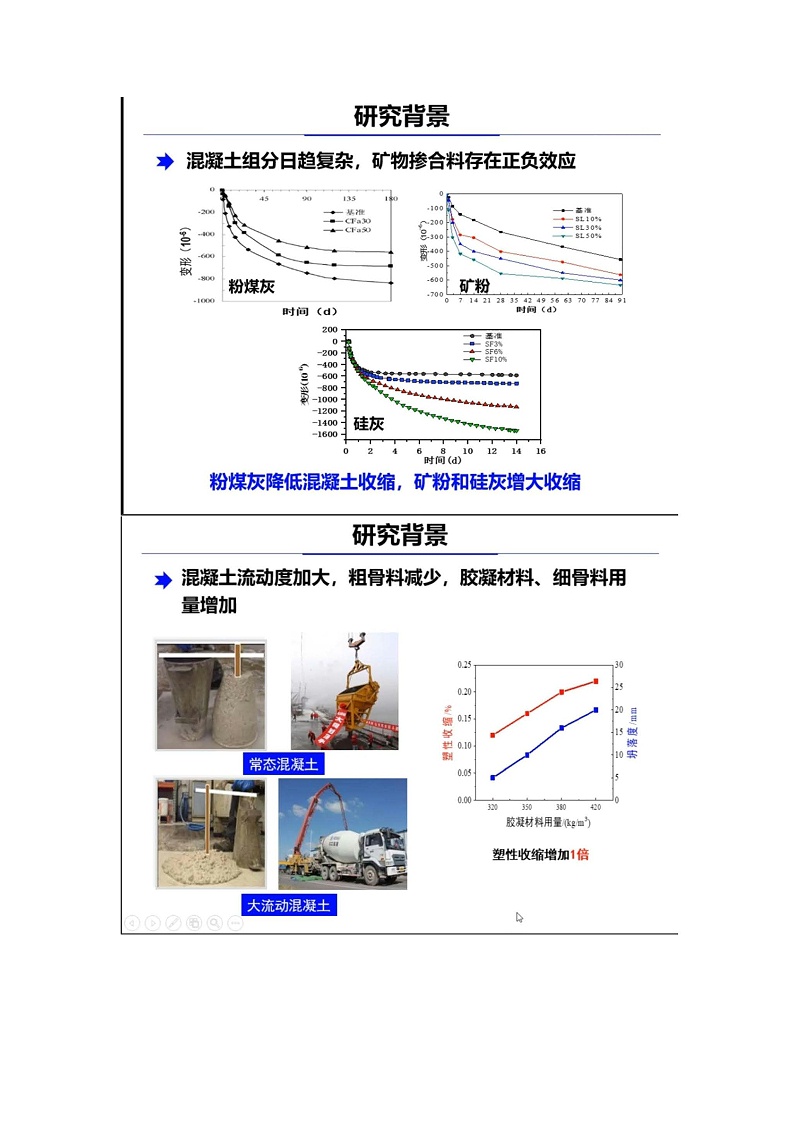

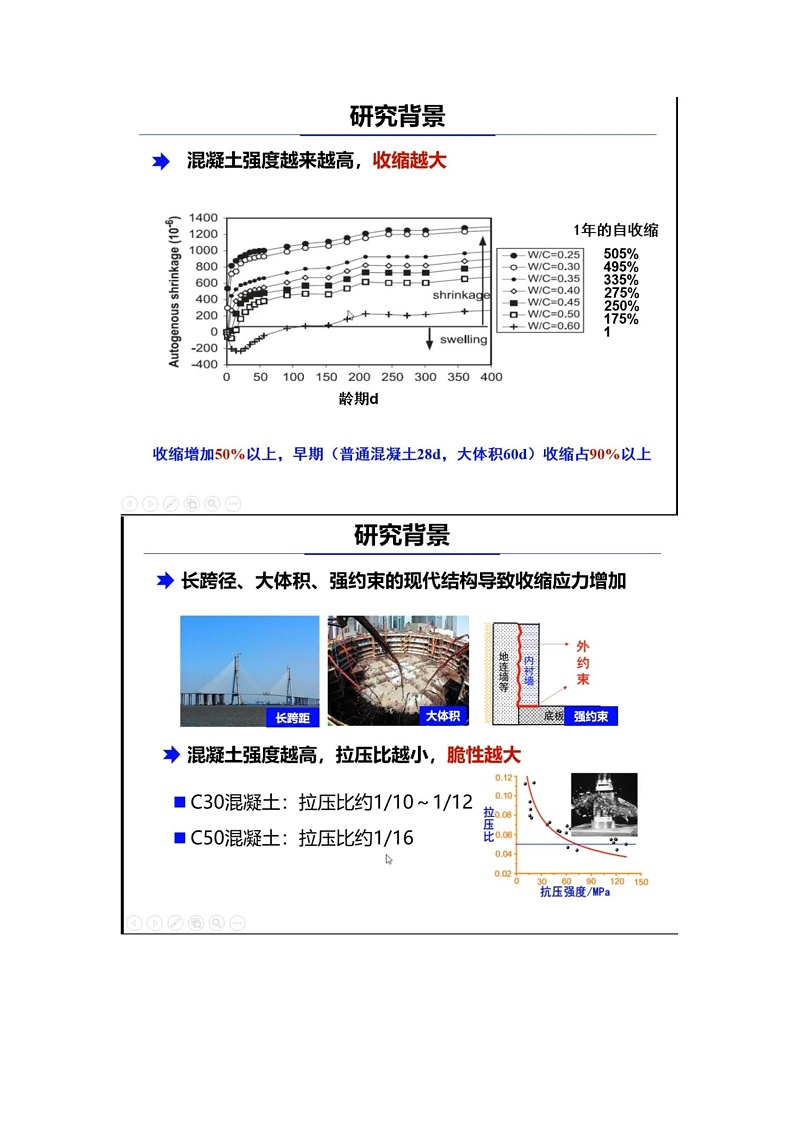

水泥細度增加和礦礦物組成變化大
