一、地下室底板柔性外防水層防水

對于明挖法施工《建筑防水工程技術規范》（DBJ的地下室底板，不論是根據國際《地下工程防水技術規范》（GB 50108-2001），或是地方規范如廣東省15-19-97），一般均采用結構主體自防水與 迎水面柔性防水組成的復合防水體系。這種復合防水體系看似固若金湯，但實際卻不然。

二、地下室底板迎水面柔性防水弊端

1、地下室底板迎水面柔性防水層一般都不是直接粘貼于主體結構——地下室底板上，而是鋪設或粘結在地下室底板墊層上，柔性防水層上再澆筑細石混凝土或水泥砂漿保護層，然后再在保護層上扎鋼筋、施工主體結構—地下室底板。這樣，柔性防水層與需防水的結構主體實際上是不密貼的，防水層與結構底板之間容易產生剝離脫落。

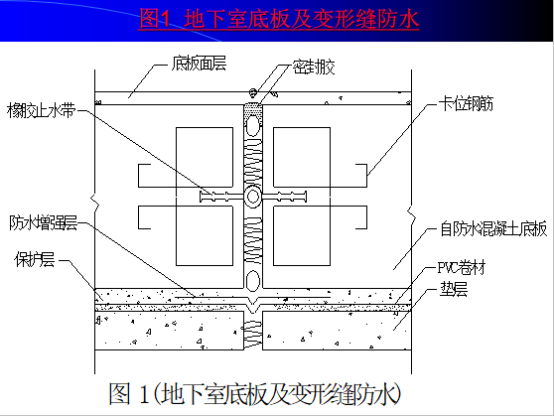

2、廣州新白云國際機場航站樓主樓地下室底板采用結構主體自防水與迎水面柔性防水組成復合防水體系，設有變形縫（如圖1）。

3、航站主樓尚未投入使用即發現變形縫處漏水，后現場檢查發現變形縫中的橡膠止水帶有個別部位受損拉裂。

廣州新白云國際機場航站主樓地下室工程實例說明：

1、柔性外防水層與主體結構間存在縫隙；

2、在有縫隙存在的情況下，柔性外防水層有一點失效就會導致整個柔性防水體系的失效。

三、柔性外防水層與地下室底板間產生縫隙的原因

（一）場地土與主體結構的不均勻沉降

柔性外防水層鋪設或涂刮在墊層上，而墊層隨場地土一同沉降；地下室底板由樁和承臺承受其荷載，即地下室底板的沉降與樁的沉降一致。

現代高層建筑的樁基持力層很多為微風化巖，樁沉降量很小。當場地土層的沉降大于基樁的沉降（此種現象尤以上海、廣州等地松軟地層上的工程為甚），也就表示柔性外防水層的沉降大于地下室底板的沉降，柔性防水層就與底板分離為兩個部分，之間產生隙縫。

場地土沉降大于樁沉降的可能情形有：

1）樁基承受負摩擦力，使場地土沉降大于樁沉降；

2）場地土超挖回填，回填土固結下沉導致場地土沉降大于樁沉降。

  （二） 混凝土收縮不同步

     柔性外防水層加結構自防水復合防水體系的施工順序為：搗素混凝土墊層—>墊層干固后鋪設或涂刮柔性防水層—>搗細石混凝土保護層—>保護層干固后綁扎鋼筋、澆搗結構主體混凝土。

素混凝土、細石混凝土、配筋混凝土的收縮率各不相同，先澆筑的混凝土與后澆筑的混凝土收縮時間也不協調,這樣將導致柔性外防水層與地下室底板間產生隙縫。

四、柔性外防水層與底板間有隙縫帶來的后果

1、柔性外防水層與底板兩個整體間如有隙縫，柔性外防水層只要有一處有缺陷而漏水時，則整個隙縫將會充滿水，柔性外防水層失去其意義（在地下室面積大的情況下，柔性外防水層有一二處有缺陷的概率是非常之大的）。

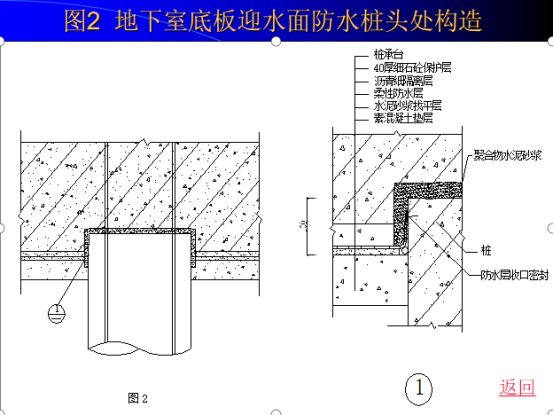

2、柔性外防水層與主體結構間如有隙縫，則在節點處如樁頭處（見圖2）會產生如下問題。

3、柔性防水層與樁頂部附加防水層——聚合物水泥砂漿（二者一柔一剛且柔性的沉降大于剛性的沉降）也將因此而無法嚴密接合，從而在樁頭處產生滲漏水通道，進而使柔性外防水層與主體結構間的隙縫充滿水，整個柔性防水層也就失去其意義。

五、地下室底板科洛結構自防水

很多因素會導致柔性外防水層與結構層之間分離從而產生隙縫；而隙縫的存在（有時哪怕是只是0.1mm的縫隙），加上地下水普遍具有一定水壓，柔性防水層有一點失效則必然導致整個迎水面防水體系的失效。

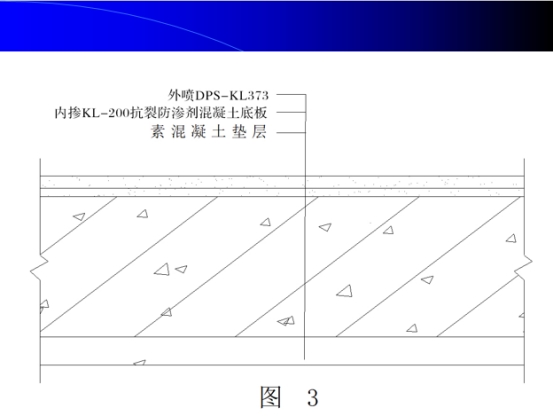

因此，地下室底板做迎水面防水層這種做法大多數情況下不可取；建議地下室底板防水做法改為結構自防水（參見圖3）。

六、用于背水面防水的新材料

高性能的剛韌性材料

例如：

1、科洛水性滲透型無機防水劑（永凝液DPS防水劑）。

2、水泥基滲透結晶防水涂料或防水砂漿。

剛韌性材料相比于傳統背水面防水材料的優勢是:水性不脫層、水泥砂漿層在潮濕情況下粘結力大大增強，抗滲標號大。

七、背水面防水的具體做法

等主體工程完成后、交付使用前，主體結構的變形趨于穩定時，在防水層施工前，先查找地下室主體結構有沒有裂縫或其他結構缺陷，如有則采取補強補漏措施整改，然后再在底板面做剛韌性防水，反上側壁1500mm高。

如科洛永凝液DPS噴涂，或做水泥基滲透結晶剛性防水材料二遍約0.8~1mm厚等，均可解決背水面防水的難題。

八、背水面防水的優點

1、構造層次簡化。

可以省去迎水面防水的找平層、保護層，從而達到節省造價的目的。

2、工期縮短。

防水層的施工時間和施工前后的候干期均可省略掉，約縮短工期15-20d。

這一優點對趕工期竣工售樓以加快資金回籠的房地產商來說，尤其重要。

3、降低造價。

背水面防水約45元/m2，而迎水面防水包括找平層、保護層等一般需要70-120元/m2左右，這樣，采用背水面防水約可節約50%以上的造價。

九、混凝土滲漏的主要原因

1、混凝土不密實，存在大量疏松的毛細孔。
2、蜂窩孔洞。
3、混凝土的開裂。
4、重要節點沒處理好（比如樁頭、后澆帶、施工縫等）。

十、科洛結構自防水產品原理

1、內摻型科洛抗裂防滲劑材料解決水泥水化熱過高引起的開裂問題。

2、外噴型材料科洛DPS增加混凝土密實度，強度 。

結論

1、在源頭上解決了混凝土的水化熱導致的開裂問題、水泥的和易性，水泥的密實度。
2、重要節點上結合柔性材料做好防水防滲。是可以在不用外包式防水卷材的。
