熱門關鍵詞： 永凝液DPS每平方米用量 永凝液DPS優勢 DPS永凝液使用方法 永凝液DPS用途
結構自防水產品對C30混凝土性能影響的試驗研究
為探究科洛永凝液DPS（外涂型產品）和科洛水性無機納米抗裂防滲劑（內摻型產品）單獨及共同使用對C30混凝土性能的影響，設定基準、內摻、外涂和內摻+外涂共四種方式，對C30混凝土抗壓強度、抗折強度、碳化性能、抗水滲透壓力、抗凍融性能（單面鹽凍法）、早期抗裂性能等進行測試及對比分析，測試按照《混凝土物理力學性能試驗方法標準》GB/T 50081-2019和《普通混凝土長期性能和耐久性能試驗方法標準》GB/T 50082-2009的有關規定執行。
結構自防水對C30混凝土性能影響的試驗研究用原材料如下：水泥為P.O 42.5水泥，混凝土用砂為Ⅱ區中砂，石子為5～25mm的連續級配碎石，減水劑為聚羧酸系減水劑（非引氣型），拌和水為北京市自來水，科洛結構自防水技術（深圳）有限公司提供的永凝液DPS（外涂型產品）和科洛水性無機納米抗裂防滲劑（內摻型產品），內摻用量為膠凝材料總質量的2%。
結構自防水對C30混凝土性能影響的試驗研究用混凝土配合比見表2-1，其中基準組和外涂組試塊采用一組配合比，內摻和內摻+外涂組試塊采用另一組配合比。
|
組別 |
編號 |
備注 |
水灰比 |
砂率/% |
P.O42.5水泥/kg |
礦粉/kg |
粉煤灰/kg |
砂/kg |
石子/kg |
水/kg |
PC/ kg |
科洛抗裂防滲劑/kg |
|
基準配合比 |
KS1-1 |
基準 |
0.48 |
43 |
198 |
72 |
90 |
794 |
1053 |
173 |
4.67 |
0 |
|
KS1-3 |
外涂 |
|||||||||||
|
內摻配合比 |
KS1-2 |
內摻 |
0.46 |
43 |
198 |
72 |
90 |
794 |
1053 |
166 |
4 |
7.2 |
|
KS1-4 |
內摻+外涂 |
注1：混凝土坍落度控制在180mm～200mm，PC用量根據坍落度測試情況進行調整， PC為一次性加入。
注2：外涂組試件（編號KS1-3）按基準組配合比攪拌、成型，并按規定齡期浸泡于科洛DPS永凝液中。
注3：內摻+外涂組試件（編號KS1-4）按內摻組配合比攪拌、成型，并按規定齡期浸泡于科洛DPS永凝液中。
按照表2-1配合比配制的混凝土，初始坍落度結果見下圖2-2。
2.4 科洛產品對C30混凝土抗壓強度、抗折強度影響的試驗研究
抗壓強度試驗用混凝土試件尺寸為100mm×100mm×100mm，抗折強度試驗用混凝土試件尺寸為 100mm×100mm×400mm ，試件浸泡及養護如下表2-2所示。
表2-2 抗壓、抗折試驗用試件浸泡及養護方式
|
編號 |
組別 |
浸泡及養護方式 |
|
KS1-1 |
基準 |
標準養護至36d（28d+1d+1d+6d ） |
|
KS1-2 |
內摻 |
同上 |
|
KS1-3 |
外涂 |

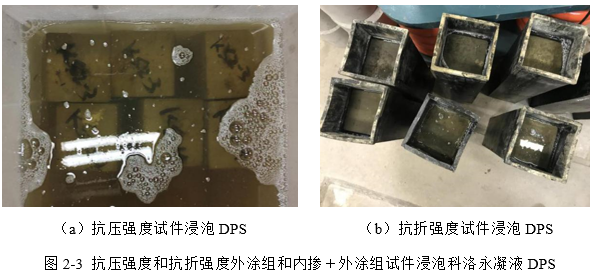

標準養護至28d齡期，室內干養護1d 。取出后浸泡于科洛DPS永凝液中24h ，浸入液面高出試件不少于10mm(見圖2-3) ，取出后，標準養護6d，總齡期計36d |
|
KS1-4 |
內摻+外涂 |
同上 |
科洛產品對C30混凝土抗壓強度、抗折強度結果，如下表2-3所示。
表2-3 科洛產品對C30混凝土抗壓強度、抗折強度結果
|
編號 |
組別 |
初始坍落度/擴展度（mm） |
36d抗壓強度/MPa |
抗壓強度比/% |
36d抗折強度/MPa |
抗折強度比/% |
||||||
|
塊1 |
塊2 |
塊3 |
均值 |
塊1 |
塊2 |
塊3 |
均值 |
|||||
|
KS1-1 |
基準 |
195/330 |
51.6 |
51.7 |
50.2 |
51.2 |
/ |
5.8 |
5.6 |
5.9 |
5.8 |
/ |
|
KS1-3 |
外涂 |
55.6 |
54.0 |
54.8 |
54.8 |
107 |
6.0 |
6.2 |
6.1 |
6.1 |
105 |
|
|
KS1-2 |
內摻 |
190/390 |
52.2 |
52.7 |
53.2 |
52.7 |
103 |
6.1 |
6.4 |
6.4 |
6.3 |
109 |
|
KS1-4 |
內摻+外涂 |
52.7 |
53.5 |
53.4 |
53.2 |
104 |
6.0 |
6.7 |
6.2 |
6.3 |
109 |
|
表2-3結果表明，對于C30混凝土，外涂科洛永凝液DPS組較基準組抗壓強度比和抗折強度比分別為107%和105%，內摻科洛水性無機納米抗裂防滲劑組較基準組抗壓強度比和抗折強度比分別為103%和109%，內摻科洛水性無機納米抗裂防滲劑和外涂永凝液DPS組較基準組抗壓強度比和抗折強度比分別為104%和109%。
工期節省
成本節省
壽命提高
粵公網安備 44030702000881號
